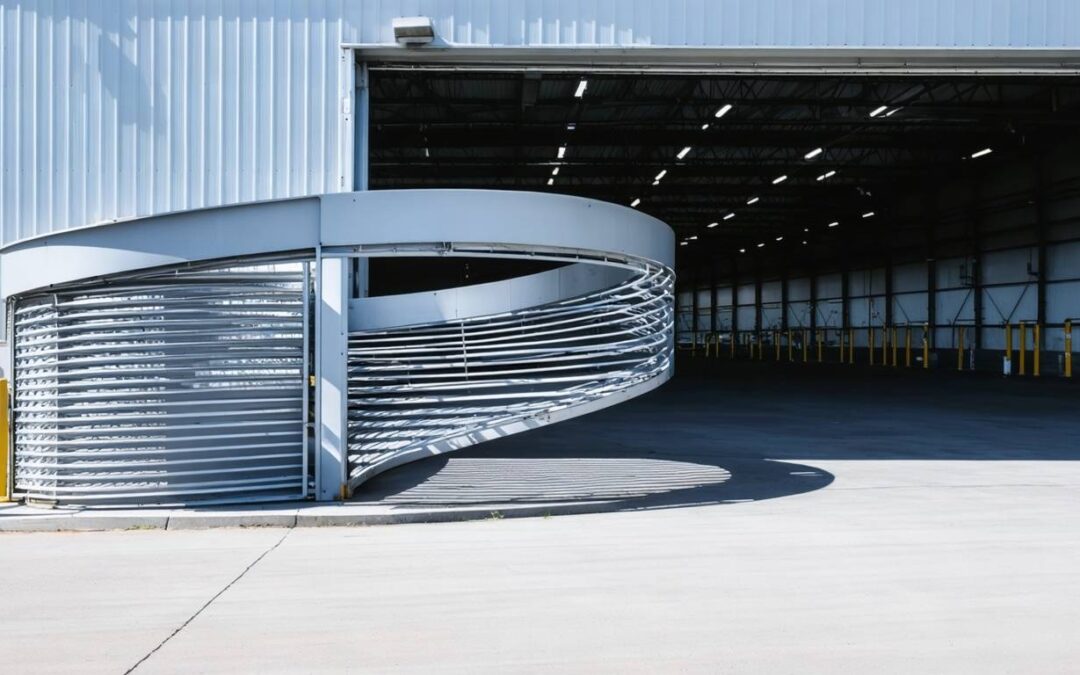

Brama spiralna to innowacyjny typ bramy szybkobieżnej, która charakteryzuje się unikalnym systemem otwierania spiralnego, osiągając prędkość działania nawet powyżej 4 m/s. Dzięki wyjątkowej konstrukcji eliminującej tradycyjne rolety czy panele zwijane, stanowi idealne rozwiązanie dla obiektów wymagających szybkiego dostępu przy zachowaniu wysokiej izolacyjności termicznej wynoszącej około 1,2 W/m²K #ref1#ref4.
Konstrukcja i budowa bramy spiralnej
System spiralnego prowadzenia stanowi serce całej konstrukcji bramy spiralnej. Panel bramy przemieszcza się po specjalnie zaprojektowanej spiralnej prowadnicy wykonanej z polietylenu o wysokiej gęstości, co zapewnia płynne i ciche działanie bez konieczności zatrzymywania napędu #ref4.
Główne elementy konstrukcyjne bramy spiralnej obejmują segmenty o grubości 4,2 cm wykonane z profili aluminiowych lub stalowych. Wewnątrz tych segmentów umieszczona jest izolacja termiczna, która odpowiada za doskonałe właściwości termoizolacyjne całej konstrukcji. Kolumny boczne wykonane ze stali zapewniają stabilność i wytrzymałość mechaniczną całego systemu #ref4.
System napędowy składa się z silnika trójfazowego 400 V wyposażonego w hamulec, łańcuchów bocznych z systemem przeciwciężaru oraz reduktora, który umożliwia precyzyjne sterowanie ruchem bramy. Ta zaawansowana konstrukcja eliminuje tradycyjne mechanizmy zwijania, co znacznie podnosi szybkość działania i trwałość całego mechanizmu #ref4.
Parametry techniczne i wydajność
Wymiary maksymalne bram spiralnych są imponujące – mogą osiągać szerokość do 6000 mm przy wysokości do 5000 mm, co pozwala na ich zastosowanie w największych obiektach przemysłowych #ref4.
Kluczowym parametrem jest prędkość otwierania, która może osiągać wartości nawet do 4 m/s, a według niektórych producentów nawet powyżej tej wartości. Prędkość zamykania jest nieco mniejsza i wynosi około 0,8-1,5 m/s. Tak wysokie parametry dynamiczne przekładają się bezpośrednio na minimalizację strat ciepła podczas każdego cyklu otwarcia #ref1#ref4.
Izolacyjność cieplna wynosząca około 1,2 W/m²K stanowi jeden z najważniejszych parametrów bram spiralnych. Ta wartość jest szczególnie istotna w zastosowaniach wymagających utrzymania kontrolowanej temperatury, ponieważ przekłada się na znaczące obniżenie kosztów ogrzewania i chłodzenia obiektów #ref1#ref4.
Zastosowanie w przemyśle spożywczym
Przemysł spożywczy stanowi jeden z najważniejszych obszarów zastosowania bram spiralnych. W chłodniach i mroźniach te urządzenia zapewniają utrzymanie łańcucha chłodniczego poprzez minimalizację utraty zimnego powietrza podczas transportu towarów. Szybkość otwierania i zamykania ma kluczowe znaczenie dla zachowania właściwej temperatury produktów spożywczych #ref1#ref4.
W halach produkcyjnych przemysłu spożywczego bramy spiralne spełniają podwójną funkcję – zapewniają szybki przepływ surowców i gotowych produktów, jednocześnie utrzymując optymalne warunki temperaturowe niezbędne dla procesów produkcyjnych. Wysokie wymagania higieniczne w tym sektorze są spełniane dzięki gładkim powierzchniom i szczelnej konstrukcji #ref1#ref2.
Zastosowanie w logistyce i magazynowaniu
Centra logistyczne i magazyny stanowią drugi co do znaczenia obszar zastosowania bram spiralnych. W obiektach tych szybki przepływ towarów jest kluczowy dla efektywności całego systemu dystrybucji. Bramy spiralne umożliwiają płynne funkcjonowanie stref o różnych temperaturach bez znaczących strat energetycznych #ref1#ref2.
Szczególne znaczenie mają w magazynach wysokiego składowania, gdzie duże różnice wysokości i częste operacje załadunku wymagają niezawodnych systemów dostępu. Wytrzymała konstrukcja bram spiralnych pozwala na intensywne użytkowanie bez utraty parametrów eksploatacyjnych #ref2.
Zastosowanie w przemyśle motoryzacyjnym i lotniczym
Przemysł motoryzacyjny wykorzystuje bramy spiralne w halach produkcyjnych oraz centrach serwisowych, gdzie konieczne jest utrzymanie kontrolowanych warunków środowiskowych podczas procesów lakierniczych i montażowych. Brak turbulencji powietrza podczas otwierania bramy ma kluczowe znaczenie dla jakości wykonywanych prac #ref1#ref2.
W przemyśle lotniczym bramy spiralne znajdują zastosowanie w hangarach i obiektach obsługi technicznej statków powietrznych. Duże gabaryty tych obiektów oraz wymagania dotyczące kontroli środowiska pracy sprawiają, że szybkie i szczelne systemy dostępu są niezbędne dla efektywnego funkcjonowania #ref2.
Zastosowanie w obiektach o wysokich wymaganiach higienicznych
Szpitale i placówki medyczne stanowią specyficzny obszar zastosowania bram spiralnych. W obiektach tych szczelność i kontrola przepływu powietrza są krytyczne dla zapobiegania rozprzestrzenianiu się zakażeń. Gładkie powierzchnie bram spiralnych ułatwiają dezynfekcję i utrzymanie standardów sanitarnych #ref1#ref2.
Laboratoria i obiekty badawcze wymagają precyzyjnej kontroli warunków środowiskowych. Bramy spiralne zapewniają stabilne parametry temperatury i wilgotności, co jest niezbędne dla dokładności prowadzonych badań i eksperymentów. Minimalne wibracje podczas działania eliminują ryzyko zakłócenia delikatnych procesów laboratoryjnych #ref2.
Szczególne znaczenie ma również fakt, że bramy spiralne ograniczają zachorowalność wśród pracowników, szczególnie w sezonie zimowym. Dzięki minimalizacji strat ciepła i eliminacji przeciągów, personel pracujący w pobliżu wejść nie jest narażony na gwałtowne zmiany temperatury #ref1.
Korzyści eksploatacyjne i energetyczne
Kluczową zaletą bram spiralnych jest znaczące ograniczenie strat energetycznych. Dzięki szybkiemu czasowi otwierania i zamykania, okres wymiany powietrza między środowiskiem wewnętrznym a zewnętrznym jest zminimalizowany. To przekłada się bezpośrednio na niższe koszty ogrzewania w okresie zimowym i chłodzenia w miesiącach letnich #ref1#ref4.
Trwałość konstrukcji spiralnej eliminuje wiele problemów związanych z tradycyjnymi systemami rolowanymi. Brak elementów podlegających intensywnemu zużyciu, takich jak prowadnice boczne czy elementy zwijające, przekłada się na niższe koszty konserwacji i dłuższy okres bezawaryjnej eksploatacji #ref4.
System przeciwciężaru i precyzyjnie zaprojektowana spiralna prowadnica zapewniają płynne działanie bez udarów i wibracji. Ta charakterystyka ma szczególne znaczenie w środowiskach wymagających ciszy operacyjnej oraz w miejscach, gdzie stabilność mechaniczna ma kluczowe znaczenie dla procesów technologicznych #ref4.
